Podłączenie alternatora do ciągnika to kluczowy proces, który zapewnia prawidłowe działanie systemu elektrycznego maszyny. Właściwe połączenie alternatora jest niezbędne, aby uniknąć problemów z ładowaniem akumulatora i zapewnić sprawne funkcjonowanie pojazdu. W tym artykule przedstawimy, jak krok po kroku podłączyć alternator, identyfikując jednocześnie kluczowe elementy oraz ich oznaczenia.
Ważne jest, aby zrozumieć, jakie przewody należy podłączyć i do jakich złączy. Dzięki temu unikniesz kosztownych błędów, które mogą prowadzić do awarii. Zrozumienie oznaczeń takich jak Ł+(B+), D+ oraz W- pozwoli Ci na bezpieczne i efektywne podłączenie alternatora do ciągnika.
Kluczowe wnioski:- Podłączenie alternatora wymaga zrozumienia oznaczeń przewodów i ich funkcji.
- Przewód Ł+(B+) łączy alternator z akumulatorem przez bezpiecznik.
- Przewód D+ jest połączony z regulatorem napięcia, co jest kluczowe dla stabilności ładowania.
- Przewód W- musi być podłączony do masy, aby zapewnić prawidłowe działanie alternatora.
- Warto znać typowe objawy niewłaściwego podłączenia, aby szybko reagować na problemy.
- Bezpieczeństwo jest najważniejsze – zawsze stosuj odpowiednie środki ostrożności podczas pracy z instalacją elektryczną.
Jak prawidłowo podłączyć alternator do ciągnika i uniknąć błędów
Podłączenie alternatora do ciągnika to kluczowy proces, który wymaga staranności i wiedzy. Prawidłowe wykonanie tego zadania zapewnia nie tylko efektywne ładowanie akumulatora, ale również zapobiega poważnym awariom. W tej sekcji omówimy ogólny proces podłączenia alternatora oraz najczęstsze błędy, które mogą wystąpić podczas instalacji. Dzięki temu będziesz mógł uniknąć kosztownych pomyłek.
Ważnym krokiem jest zrozumienie, jakie elementy są niezbędne do prawidłowego podłączenia. Należy zwrócić uwagę na oznaczenia przewodów oraz ich funkcje. W kolejnych częściach artykułu szczegółowo omówimy, jak podłączyć przewody i jakie są kluczowe elementy alternatora. Pamiętaj, że wykonanie tego zadania z należytą starannością jest kluczem do sukcesu.
Kluczowe elementy alternatora i ich oznaczenia
Alternator składa się z kilku kluczowych elementów, które mają swoje oznaczenia. Ł+(B+) to przewód plusowy, który łączy alternator z akumulatorem. Oznaczenie D+ wskazuje na przewód, który jest połączony z regulatorem napięcia, a W- to przewód minusowy, który łączy alternator z masą. Zrozumienie tych oznaczeń jest niezbędne do prawidłowego podłączenia alternatora.
| Oznaczenie | Funkcja |
| Ł+(B+) | Przewód plusowy do akumulatora |
| D+ | Połączenie z regulatorem napięcia |
| W- | Przewód minusowy do masy |
Krok po kroku: podłączenie przewodów alternatora
Aby podłączyć alternator do ciągnika, należy wykonać kilka kluczowych kroków. Po pierwsze, upewnij się, że masz odpowiednie narzędzia i materiały. Następnie przystąp do podłączenia przewodu Ł+(B+) do zacisku alternatora oraz do bezpiecznika, który łączy się z akumulatorem. To kluczowy krok, który zapewnia prawidłowe ładowanie akumulatora.
Kolejnym krokiem jest podłączenie przewodu D+. Powinien on być podłączony do zacisku alternatora oraz do regulatora napięcia. To połączenie jest niezbędne do stabilizacji napięcia w systemie elektrycznym ciągnika. Na koniec, upewnij się, że przewód W- jest podłączony do masy, co jest kluczowe dla prawidłowego działania alternatora.
- Użyj odpowiednich narzędzi, takich jak klucze i wkrętaki, aby zapewnić solidne połączenia.
- Sprawdź, czy wszystkie przewody są dobrze zabezpieczone przed zwarciem.
- Dokładnie zweryfikuj oznaczenia przewodów przed rozpoczęciem podłączenia.
Jak zidentyfikować odpowiednie przewody i złącza
Identyfikacja odpowiednich przewodów i złączy jest kluczowym krokiem w procesie podłączania alternatora do ciągnika. Zrozumienie, które przewody są odpowiednie, pozwala na prawidłowe połączenie i uniknięcie problemów w przyszłości. Właściwe oznaczenia przewodów są niezbędne, aby zapewnić, że każdy element systemu elektrycznego działa jak należy. Dlatego warto poświęcić chwilę na zapoznanie się z oznaczeniami i ich funkcjami.
Podczas identyfikacji przewodów należy zwrócić uwagę na ich kolor oraz oznaczenia. Przewody są zazwyczaj kolorowe, co ułatwia ich rozróżnienie. Na przykład, przewód Ł+(B+) jest zazwyczaj czerwony i oznacza połączenie z akumulatorem, podczas gdy przewód W- jest czarny i łączy alternator z masą. Zrozumienie tych detali jest istotne, aby zapewnić bezpieczeństwo i efektywność w działaniu całego systemu elektrycznego ciągnika.

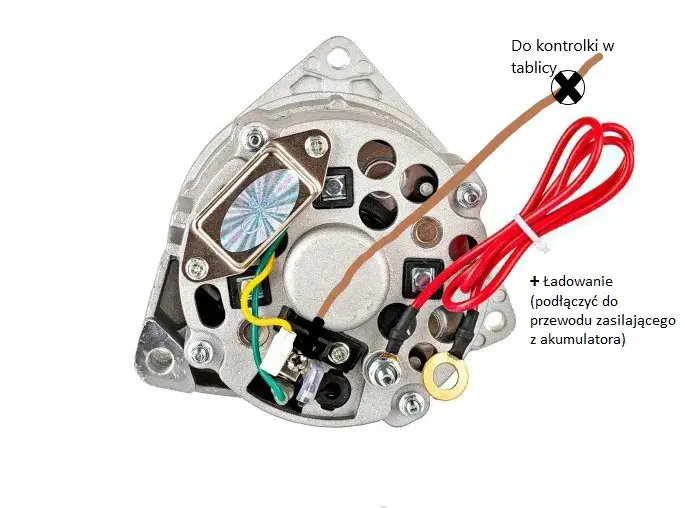

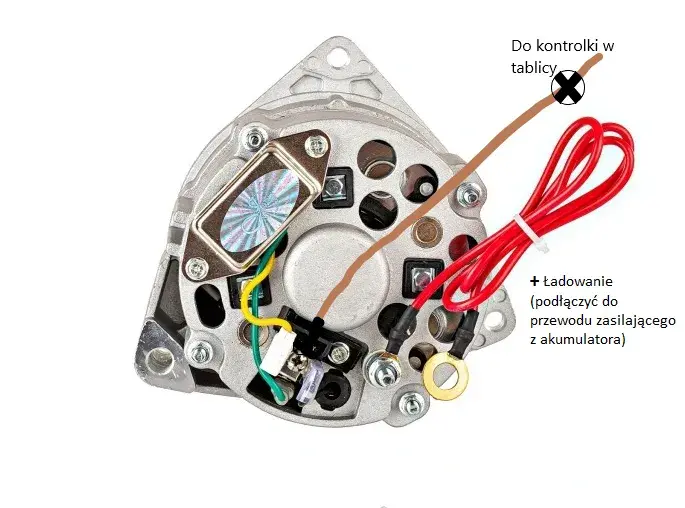

Oznaczenia przewodów: Ł+(B+), D+ i W-
Oznaczenia przewodów w alternatorze mają kluczowe znaczenie dla prawidłowego podłączenia. Przewód Ł+(B+) to przewód plusowy, który łączy alternator z akumulatorem, zapewniając ładowanie. Przewód D+ jest związany z regulatorem napięcia, co jest niezbędne do stabilizacji napięcia w systemie. Z kolei przewód W- jest przewodem minusowym, który łączy alternator z masą, co jest kluczowe dla prawidłowego działania alternatora.
Jak podłączyć alternator do akumulatora i regulatora
Podłączenie alternatora do akumulatora i regulatora to kluczowy krok w całym procesie. Najpierw należy podłączyć przewód Ł+(B+) do zacisku alternatora oraz do bezpiecznika, który łączy się z akumulatorem. To połączenie jest niezbędne do zapewnienia, że akumulator będzie ładowany podczas pracy silnika. Ważne jest, aby upewnić się, że przewód jest dobrze zamocowany i nie ma luzów.
Następnie, przewód D+ powinien być podłączony do zacisku alternatora oraz do regulatora napięcia. To połączenie odpowiada za kontrolowanie napięcia, które płynie do akumulatora. Na koniec, upewnij się, że przewód W- jest podłączony do masy, co jest kluczowe dla prawidłowego działania alternatora. Prawidłowe wykonanie tych kroków zapewni sprawne funkcjonowanie całego systemu elektrycznego w ciągniku.
Czytaj więcej: Jak wyjąć alternator VW Golf 4 bez problemów - krok po kroku
Jakie są najczęstsze problemy przy podłączaniu alternatora
Podczas podłączania alternatora do ciągnika mogą wystąpić różne problemy, które mogą wpłynąć na jego prawidłowe działanie. Najczęstsze z nich to niewłaściwe połączenia przewodów, które mogą prowadzić do braku ładowania akumulatora lub jego przeładowania. Inne problemy mogą obejmować uszkodzenia alternatora spowodowane zwarciem lub błędnym podłączeniem. Dlatego tak ważne jest, aby zwracać uwagę na każdy etap instalacji.
Nieprawidłowe podłączenie przewodów może również prowadzić do uszkodzenia regulatora napięcia, co skutkuje niestabilnym napięciem w systemie elektrycznym. Często użytkownicy zgłaszają również problemy z masą, gdzie niewłaściwe połączenie z masą może powodować, że alternator nie będzie działał efektywnie. Zrozumienie tych problemów i ich objawów jest kluczowe dla zapewnienia prawidłowego działania alternatora w ciągniku.
- Brak ładowania akumulatora mimo działania silnika.
- Przeładowanie akumulatora, co może prowadzić do jego uszkodzenia.
- Niestabilne napięcie w systemie elektrycznym ciągnika.
- Problemy z masą, które mogą powodować nieprawidłowe działanie alternatora.
- Uszkodzenia regulatora napięcia z powodu błędnych połączeń.
Objawy niewłaściwego podłączenia alternatora
Właściwe podłączenie alternatora to klucz do jego efektywnego działania. Objawy niewłaściwego podłączenia mogą obejmować brak ładowania akumulatora, co jest jednym z najczęstszych problemów. Użytkownicy mogą również zauważyć, że akumulator przeładowuje się, co prowadzi do jego uszkodzenia. Inne objawy to niestabilne napięcie, które może powodować problemy z elektroniką ciągnika, a także hałas wydobywający się z alternatora, co może wskazywać na jego uszkodzenie.
Jak rozwiązać typowe problemy z alternatorem
Aby rozwiązać problemy związane z podłączeniem alternatora, należy najpierw sprawdzić wszystkie połączenia. Upewnij się, że przewody są prawidłowo podłączone do odpowiednich zacisków alternatora oraz że nie ma luzów ani uszkodzeń. Jeśli akumulator nie ładowany, warto zweryfikować, czy przewód Ł+(B+) jest dobrze podłączony do akumulatora. W przypadku przeładowania akumulatora, należy sprawdzić regulator napięcia, aby upewnić się, że działa prawidłowo.
W przypadku uszkodzeń alternatora lub regulatora, może być konieczna ich wymiana. Regularne kontrole i konserwacja systemu elektrycznego mogą pomóc w uniknięciu poważniejszych problemów w przyszłości. Pamiętaj, że zapewnienie odpowiednich połączeń i monitorowanie stanu akumulatora to kluczowe elementy w utrzymaniu sprawności ciągnika.
Jakie środki ostrożności zachować podczas instalacji
Podczas podłączania alternatora do ciągnika, zachowanie odpowiednich środków ostrożności jest kluczowe dla zapewnienia bezpieczeństwa oraz uniknięcia uszkodzeń. Praca z elementami elektrycznymi niesie ze sobą ryzyko, dlatego zawsze należy przestrzegać zasad bezpieczeństwa. Upewnij się, że ciągnik jest wyłączony, a akumulator odłączony przed rozpoczęciem jakichkolwiek prac. Dodatkowo, używaj narzędzi izolowanych, aby zminimalizować ryzyko porażenia prądem.
Warto również zainwestować w odpowiednie odzież ochronną, taką jak rękawice i okulary, aby chronić się przed ewentualnymi iskrami lub odłamkami. Przed rozpoczęciem pracy, upewnij się, że miejsce jest dobrze oświetlone, a wszystkie narzędzia są w dobrym stanie. Zrozumienie i przestrzeganie tych zasad pomoże w zapewnieniu bezpiecznego i efektywnego podłączenia alternatora.
Bezpieczeństwo przy pracy z instalacją elektryczną
Bezpieczeństwo podczas pracy z instalacją elektryczną jest niezwykle ważne. Przede wszystkim, zawsze należy wyłączać zasilanie przed rozpoczęciem jakichkolwiek prac. Dobrą praktyką jest również korzystanie z multimetru do sprawdzenia, czy w obwodzie nie ma napięcia. Upewnij się, że masz dostęp do instrukcji obsługi sprzętu, aby móc postępować zgodnie z zaleceniami producenta. Pamiętaj, aby nie pracować w wilgotnych warunkach, ponieważ zwiększa to ryzyko porażenia prądem.
Narzędzia i materiały potrzebne do podłączenia alternatora
Aby prawidłowo podłączyć alternator do ciągnika, potrzebujesz kilku kluczowych narzędzi i materiałów. Po pierwsze, niezbędne będą klucze nasadowe oraz wkrętaki do dokręcania przewodów i złączy. Warto również mieć pod ręką multimetr, aby sprawdzić napięcie i upewnić się, że wszystkie połączenia są prawidłowe. Dodatkowo, użycie izolacji elektrycznej lub taśmy izolacyjnej pomoże zabezpieczyć przewody przed uszkodzeniami.
Oprócz narzędzi, będziesz potrzebować także odpowiednich materiałów, takich jak przewody elektryczne o odpowiedniej długości i przekroju, które pasują do oznaczeń Ł+(B+), D+ i W-. Nie zapomnij o bezpiecznikach, które są kluczowe dla ochrony układu elektrycznego przed przeciążeniem. Zgromadzenie wszystkich tych elementów przed rozpoczęciem pracy pozwoli na sprawne i bezproblemowe podłączenie alternatora.
- Klucze nasadowe i wkrętaki do mocowania przewodów.
- Multimetr do pomiaru napięcia i sprawdzania połączeń.
- Izolacja elektryczna lub taśma izolacyjna dla zabezpieczenia przewodów.
- Przewody elektryczne o odpowiednich długościach i przekrojach.
- Bezpieczniki do ochrony układu elektrycznego.
Jak utrzymać alternator w doskonałej kondycji przez lata
Aby zapewnić długowieczność i niezawodność alternatora w ciągniku, warto wprowadzić regularne praktyki konserwacyjne. Po pierwsze, zaleca się okresowe sprawdzanie połączeń elektrycznych, aby upewnić się, że nie ma luzów ani korozji, które mogą prowadzić do problemów z ładowaniem. Dobrą praktyką jest również czyszczenie złączy i zacisków, aby usunąć zanieczyszczenia, które mogą wpływać na przewodność elektryczną.
Warto także monitorować stan akumulatora i regularnie sprawdzać jego napięcie, ponieważ zdrowy akumulator jest kluczowy dla prawidłowego działania alternatora. W przyszłości, rozwój technologii może wprowadzić inteligentne systemy monitorowania, które automatycznie będą śledzić wydajność alternatora i akumulatora, informując użytkownika o potrzebie konserwacji lub wymiany. Dzięki tym praktykom możesz znacząco przedłużyć żywotność alternatora i zwiększyć efektywność systemu elektrycznego w swoim ciągniku.
